押出線的改裝實務(一)，智慧製造的第一步

發布日期：2026/06/25

摘要關鍵：數位轉型、智慧製造、Modbus、數據白箱化、生產履歷

一、 前言：數位轉型的第一步——打破製程黑箱

在大談 AI 人工智慧、數位孿生與 ESG 碳足跡之前，許多傳統塑料加工廠與設備廠面臨的第一道現實高牆往往是：「我們現場的舊機台連最基礎的數據都吐不出來，到底該怎麼轉型？」然而在現今缺工、缺乏技術傳承的巨浪下，無論如何企業都具備改善的必要性。

若從製造業核心的人、機、料、法四大面向來看，傳統押出產業正面臨嚴峻考驗：現下就是缺工、缺技術，資深師傅的隱性經驗無法有效傳承，機台黑箱運作導致換料開機全憑盲測。要打破這個僵局，企業更應該以 PC-Based 控制系統為基礎進行製程改善。但在投入預算前，首要任務是幫自己評估是否有轉型的必要，並找出最適合目前的升級步調。

二、 押出製程數位轉型：人機料法自我診斷流程

每一家企業面臨的痛點與資源都不同，盲目追求大數據容易落入轉型陷阱。以下設計了一個簡單的診斷分析流程，讓讀者自己知道自身應該做到多大程度的數位轉型：

評估流程可以從單純的記憶參數配方、自動控制優化，一路延伸到自我學習與無形資產保存等各個階段。每個企業都有他自己的專屬問題，因此透過這樣簡單的流程勾選，大致能知道自己應該朝向哪一種方向去改善。

要落實改善，工廠內部首先必須要有具備製程技術的管理者來協助規劃。如果貴公司因為現場人力不足、或缺乏跨領域人才，這部分也能由我們待勞，為您量身打造最佳的電控升級路徑（請參考：iPD 專業製程顧問與升級服務專區）。

三、 診斷結束後的下一步：系統規格選型

明確知道方向後，就需要開始針對改善流程做評估規劃，以及軟硬體技術規格的選型。依據功能深度，我們從幾個例子下手，將系統劃分為四個等級：

1. 極簡型：成本最低、見效最快。只需要能夠數位管理溫控錶，簡單記錄溫度 PV/SV 的變化曲線。
2. 標準型：除前述之外，加入了轉速數位控制。而且針對各控制項以及監控項設定安全警戒範圍作為提示，並內建溫度參數配方、指標的統計分析（SPC）等。
3. 進階型：增加了多段自動溫升控制、扭矩追蹤監控。此階段導入即時行 CAE 分析、流變數位孿生系統（Digital Twin）與軟感測系統（Soft Sensor，進行間接式黏度推算）。
4. 高階型：導入產品形式監控（如尺寸、外觀、重量等），透過封閉的回授系統（Closed-loop）達到自動調節主機轉速的功能。內建大語言模型（LLM）製程小助手、以及產品碳足跡分析等。

四、 先從極簡型下手：拆解傳統配置的核心痛點

在眾多老舊機種或經濟型押出機種上，最常見的就是傳統的溫控組態。過去可能因為技術門檻限制，或是對高分子製程的動態非線性行為不夠了解，許多的控制以及監測都並未良好的設置。

在實務現場，通常只會看到數個獨立溫控錶、幾個指針電流表、以及一個轉速 VR 調整旋鈕，就結束了，這就是傳統控制器的全部本體。

其背後的電控迴路，多由溫控錶輸出訊號驅動電磁接觸器（MC），在串接指針電流表後控制加熱片。也因此在實務改善中，這類型的組態也是最容易著手改善的族群之一。

在台製溫度控制儀表中，最常見的品牌為琦勝 (CONCH)、台灣儀控 (TAIE)、長新科技（ARICO）。這些表在本質上大同小異，今天我們就一般用戶最在意的 PID 功能、輸出形式以及警示功能來深入探討。

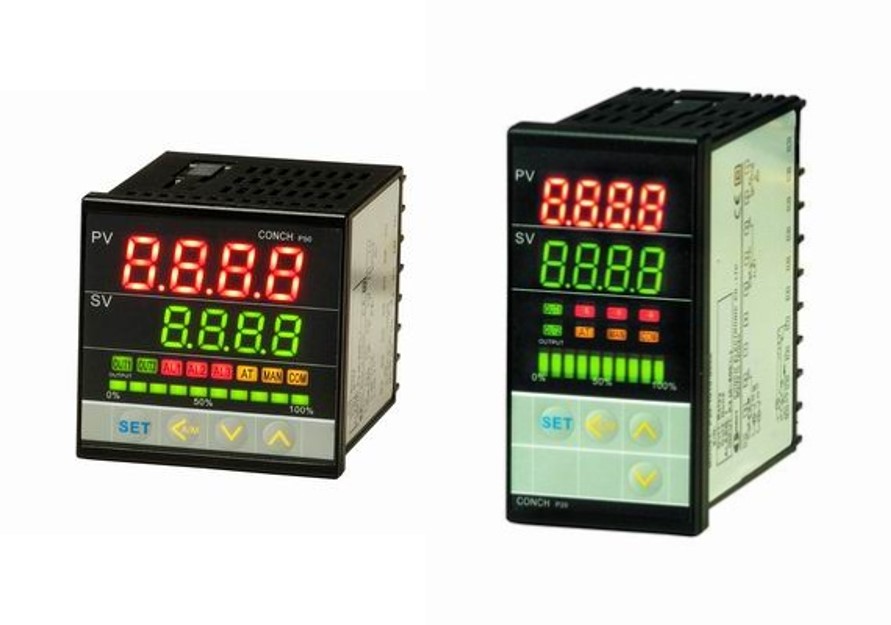

圖 1：常見的獨立型傳統溫控儀表組態 (琦勝)

一般傳統運作中，我們會使用熱電耦（K, T, J Type 較常見）或是熱敏電阻（PT100）作為主要溫度檢測訊號並且輸入溫控錶。溫控錶再以觀測值（PV）與設定值（SV）進行 PID 運算：

運算後輸出電熱控制訊號。而輸出形式又分為電驛（Relay）、脈衝電壓或線性類比訊號。最常見的就是電驛驅動電磁接觸器（較進階的設計會使用脈衝電壓訊號驅動 SSR、SCR，達到良好的 PWM 控制效果）。

但機械式的電驛（Relay）並不適合使用高頻的 PWM 控制訊號，因此傳統溫控錶一般是使用「長週期」的 PWM 模式進行溫度控制。舉例來說：若工作週期設定為 10 秒，10% 的輸出就是在 10 秒鐘之內驅動電驛導通 1 秒鐘隨即關閉 9 秒；60% 表示導通電驛 6秒隨即關閉 4 秒。這個長週期的控制模式，便是後續我們需要解決的押出機不穩定的一大痛點之一。

雖然傳統系統已經有了 PID 控制，但這組 PID 是必須在特定的 SV 之下才是有效率的。如果我們原來設定 $SV = 150^\circ\text{C}$，那麼它會用很有效率的方式從初始溫度升溫到 $T(150)$。假若今日我們因製程需求變動了 $SV = 180^\circ\text{C}$，那麼之前的 PID 參數是需要重新調校學習才有辦法達到良好的控制，否則你會發現溫度控制的效果通常會不如預期，這其實就是傳統離線型 PID 控制表的盲區。

五、 極簡型選型初衷：遠端控制與 RS-485 匯流排網路建構

回到我們極簡型選型的初衷──遠端控制即數位記錄，這代表我們的控制表必須要能夠開始與外部的使用者進行「雙向互動」。在工業控制中最常見、也最經濟的互動模式為基於 RS-485 實體層的 MODBUS RTU 通訊協定。

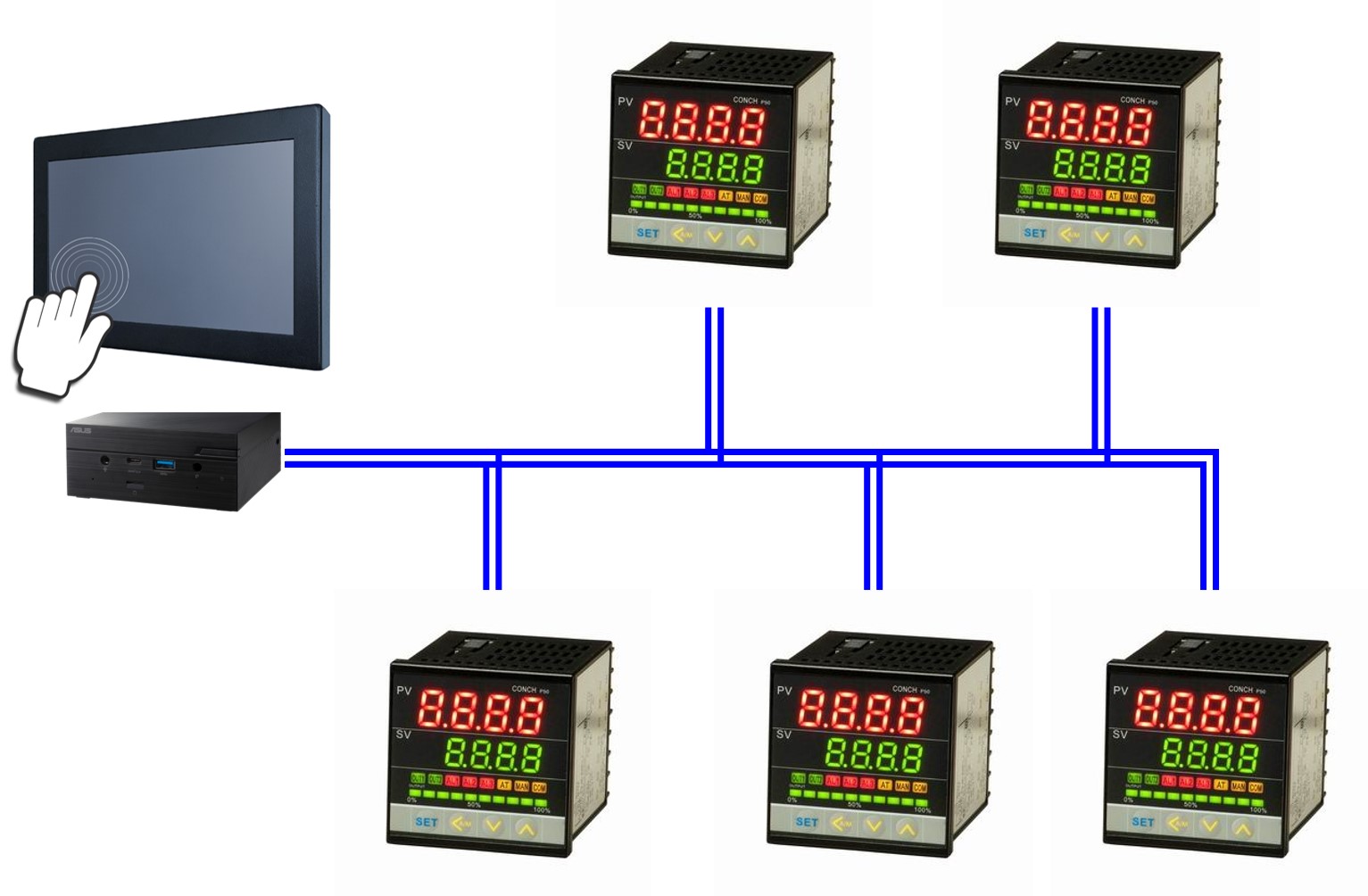

圖 2：基於 Modbus RTU 協定之 RS-485 通訊匯流排網路架構

在此基礎下，一般溫度控制器允許在同一個迴路串接 32 個裝置，並統一由主控端發送指令。在這樣的框架下將成為一個匯流排網路，其實際的運作流程為主機發送第一個訊號：「這是給 1 號的訊息──請你給我 PV 溫度值。」只要在這個網路內的所有子機都會收到訊息，並過濾確認這封訊息是不是給自己的。當 1 號收到以後，便會準備好資訊並且在極短之內的時間回傳：「這是 1 號──PV = 56。」當主機收到以後，便會重複循環詢問 2 號、3 號……這個行為稱為輪詢（Polling）。

透過高頻輪詢，所有的溫度控制器就可以收集到所有控制系統內的資訊了，一般會包含 PV、SV，進階一點的甚至能在後台讀取 PID 參數、輸出百分比以及警示訊號。

因此為了達成數位管理，首要步驟就是根據當前的輸出形式、輸出數量、警示接點數量、溫度訊號輸入類型，選擇相容的通訊型表計。然後將所有表的 D+/D- 以匯流排網路的方式串接，就可以等待主機來連接了，如此一來便完成了最基本的硬體汰換。

六、 軟體視覺化監控與生產履歷數據分析

軟體部分，我們在最基礎的設計當中會將採集到的 PV 值以及 SV 值讀入電腦當中，並且用兩種主要的視覺呈現：數字形式（一般文字或是 7 段顯示器形式）或是儀表形式，這部分就依客戶的需求任意配置。

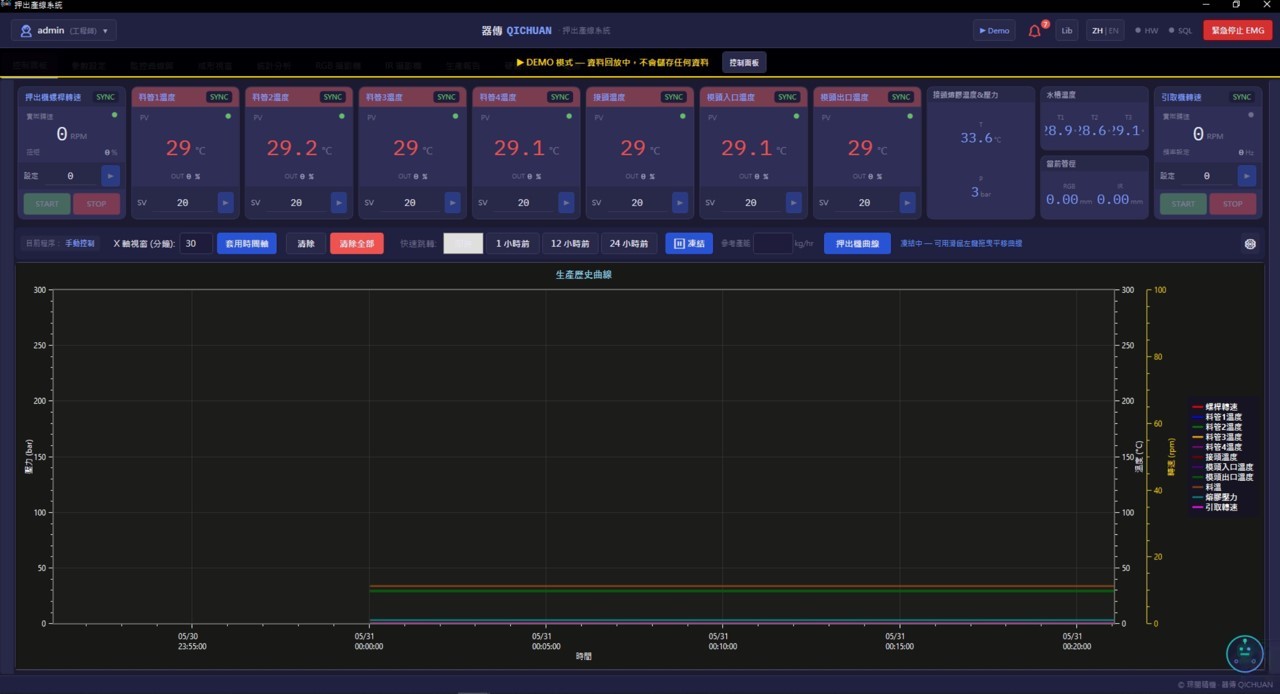

圖 3：iPD 控制軟體主視覺溫度監控與互動模式切換頁面

然後在數位管理的基礎下，我們將表面板設計成 3 種互動模式：
1. 本地端：只有現場實體表可以變動參數，電腦端唯讀。
2. 遠端：鎖定現場面板，只有電腦端可以改動參數，便於中央配方管理。
3. 同步：雙邊皆可任意修改改動。

此外，曲線圖是基本的標準配置。這些連續生產的歷史資料我們也都會完整的保存下來，方便未來做實際歷程的生產履歷產生與品質追溯。

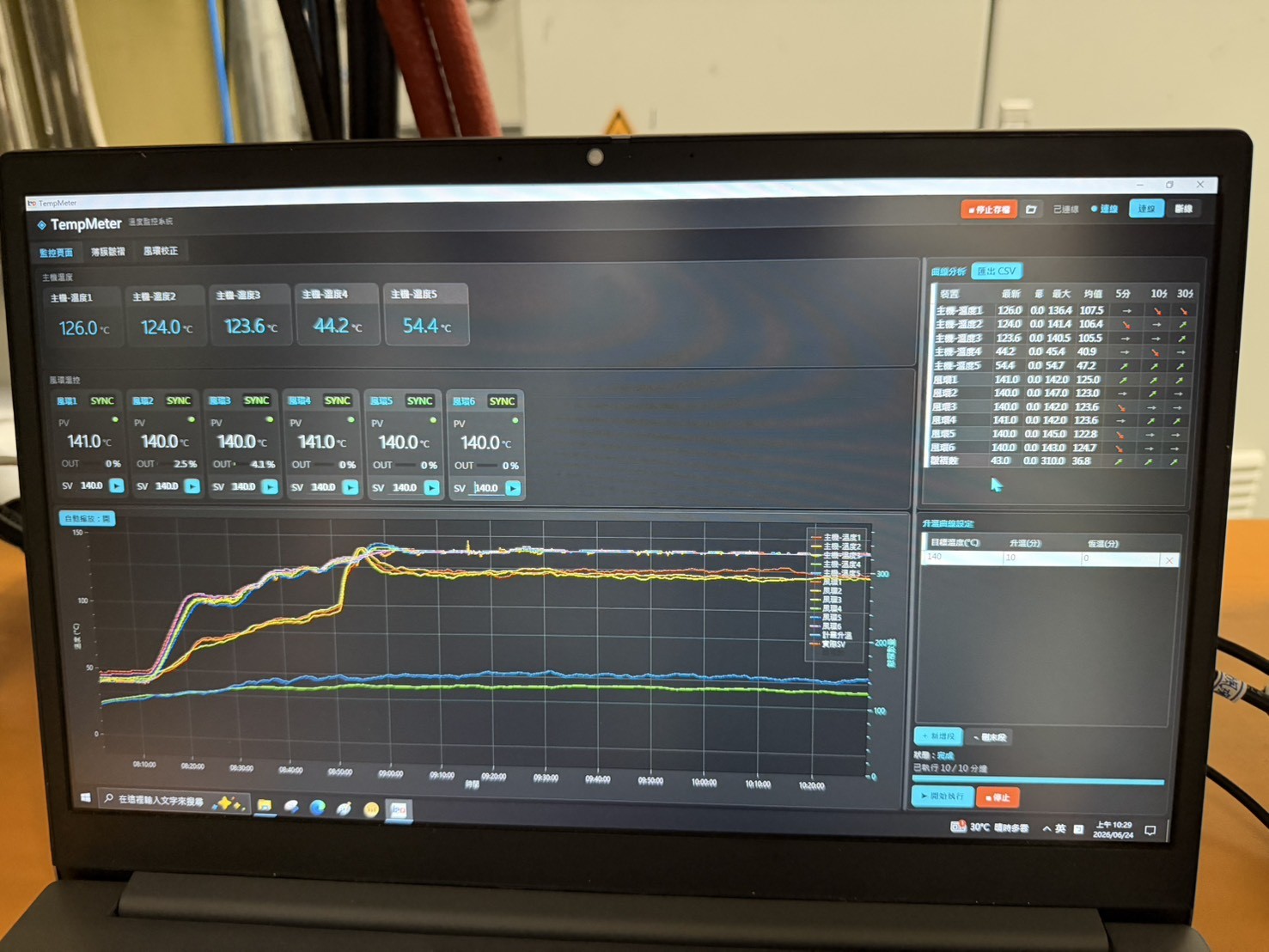

圖 4：資料庫自動生成的連續生產溫度動態追蹤監控曲線

從我們這些實際收集到的歷史數據進行深入分析，工程師可以清晰看見溫度升降溫的完整過程（溫升/溫降斜率），以及在溫度自然狀態下變化幅度的高低。

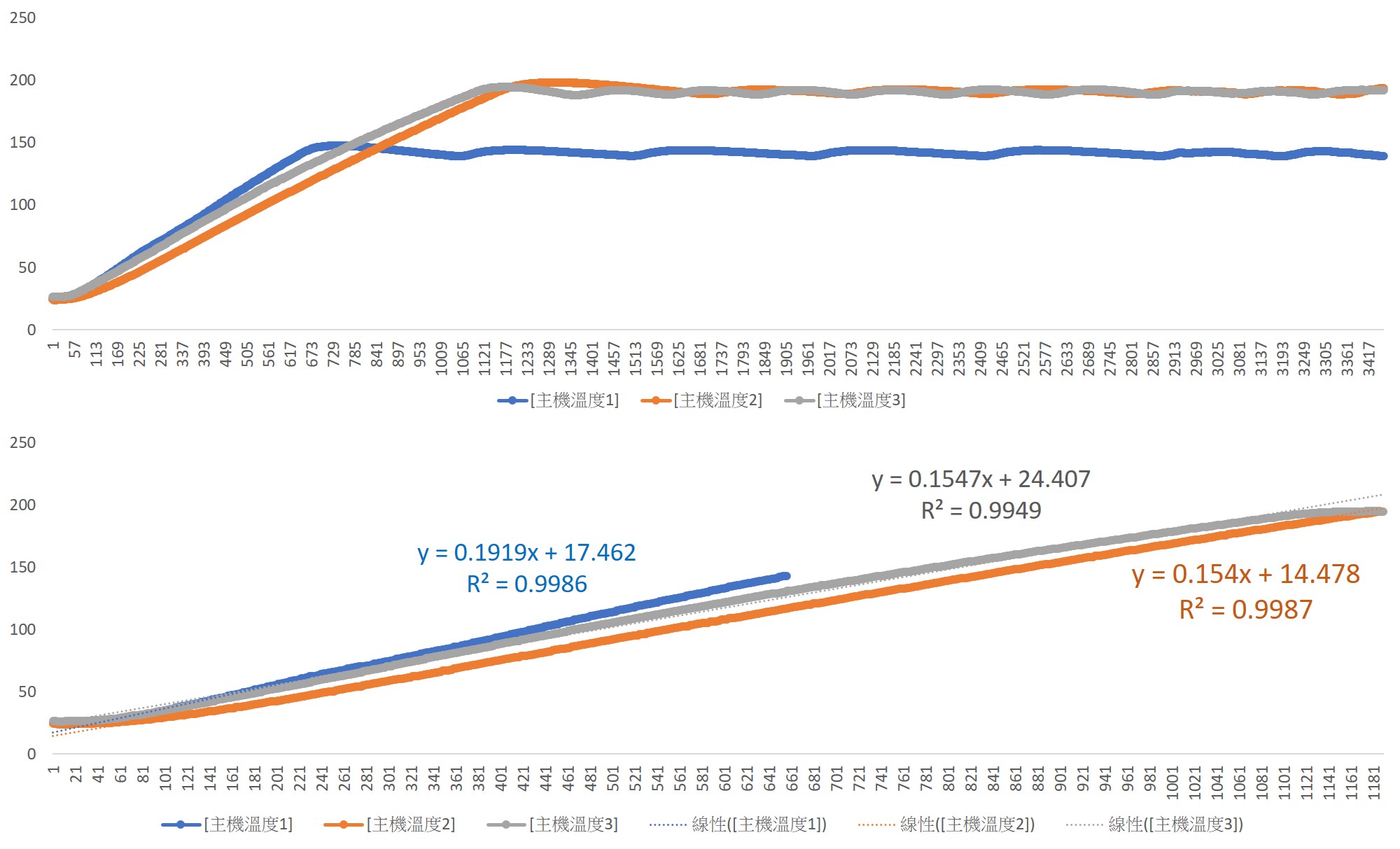

圖 5：開機階段溫升斜率與穩態下的局部熱過衝分析

而從這裡就會看到前面所說的──押出機不穩定的一大痛點之一。圖 5 的局部波動行為清楚揭露了傳統長週期 PWM 在電磁接觸器動作延遲下所造成的熱過衝軌跡。這群看似微小的黑箱盲區，正是導致塑料局部過熱降解、成品表面產生氣泡或黑點瑕疵的底層元兇。

七、 極簡型改善前後成本效益與未來擴充對比

最後，我們將傳統硬體組態與進行「極簡型智慧通訊升級」後的實際效益與未來擴充能力整理如下，供決策者評估：

透過極簡型的通訊改善，工廠得以用最低的硬體代價打通製程數據的任督二脈，讓高齡的老舊機台重新具備數位化感知能力。當現場的溫度數據成功白箱化後，這群平穩的控制曲線不僅能為企業省下因重複熱過衝帶來的隱性電費，更是未來進一步導入標準型轉速控制、甚至是進階型流變數位孿生（預測熔體黏度）最關鍵的白箱底子。累積無形數據資產，這就是您最完美的起手式。
